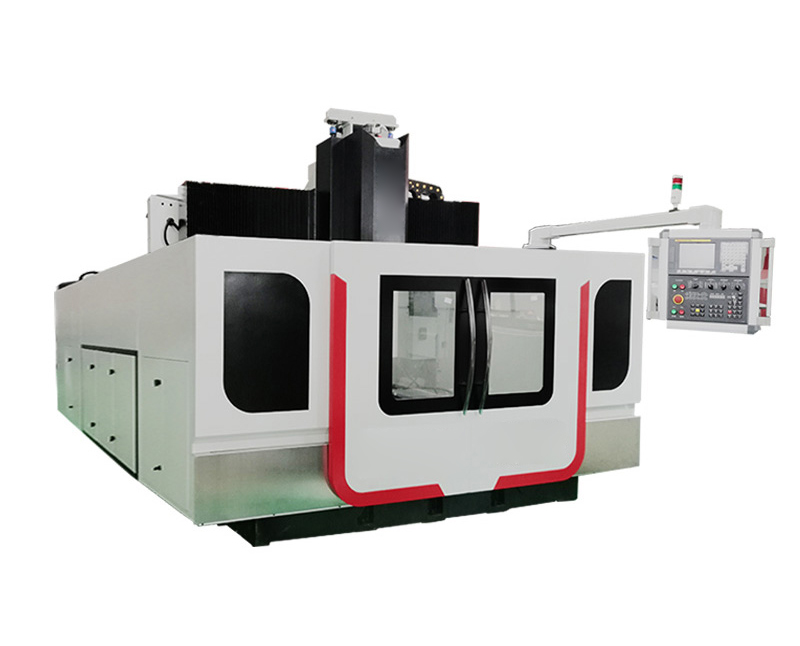

DY3216動梁數控龍門加工中心
由于工作臺移動式龍門的工作臺負載是個變量，當在機床生產廠家設置較大的加速度，一旦放置較重工件后，機床就會發生振動、沖擊等進而損壞傳動系統；龍門移動式龍門盡管工件不參與運動，但龍門框架重心高，過高的加速度容易產生較大的傾覆力，造成機床損壞，也不宜設置過高的加速度；而動梁雙驅移動式龍門由于運動重心在橫梁上，沒有大的傾覆力矩且運動質量保持不變，因此只要選擇合適的伺服電動機便可獲得很高的加速度，有的機床設計合理的情況下加速度可以接近于立式加工中心，這樣不僅能夠提高加工效率，還能降低加工表面粗糙度值。
同時用戶在關注快移速度時，往往陷入一個誤區，這個誤區就是忽略了加速度，其實快移速度對加工效率的影響遠遠不如加速度的影響，尤其是在一些復雜形狀的工件加工上，加速度提高后有時候能夠數倍的提高加工效率。
一、機床特點
1、DYX3216型動梁雙驅動數控龍門銑床，工作臺固定，采用雙驅動使得龍門移動，承載力大，占地面積小。
2、動梁式運動力相對固定，絲桿、導軌不易損壞，整機使用壽命長。
3、該機型垂直行程在300~400mm之間加工效果是好的狀況。
二、主要配置及技術參數
設備型號 DYX3216
工作臺及T型槽 1600×3200mm 槽寬22mm*7
加工行程(XYZ) 1600*3200*750mm
龍門通過寬度/高度 2100/1300mm
快速進給速度(XYZ軸） 10*10*8m/s
精密滾珠絲桿(臺灣）
X軸 直徑50導程10
Y軸 直徑80導程12
Z軸 直徑40導程6
精密滾珠導軌（臺灣上銀）
橫向 上65 下55
縱向 65*2
Z向 45×4（精密滾珠導軌）
主軸 錐度 BT50
轉速 50~6000轉/分
平衡系統 氣動平衡
主軸端面至工作臺距離 350-1100mm
電機功率 主軸 15/18.5KW
X軸 3.0KW
Y軸 4.5*2KW
Z軸（抱閘） 3.0KW
精度 三軸定位精度 ±0.01mm/300mm
三軸重復定位精度 ±0.01mm/300mm
機床重量 約20噸
三、數控系統
1、日本三菱M80B系統
2、可采用以太網傳輸
3、提供通訊軟件
系統標準功能：三軸聯動、薄型8.4寸顯示器、直線插補、圓弧插補、螺旋插補、公英制轉換、自動加減速、主軸定向、刀具半徑補償、刀具位置補償、坐標設定、程序編輯、后臺編輯、狀態顯示、參數設定顯示等（詳見日本三菱關于數控系統及伺服電機技術資料）
1、大刀具重量 10KG
2、工作電壓：三相380V/50Hz。供方提供電壓允許的波動范圍.
3、機械部分：機床主體樹脂砂鑄件。
4、潤滑系統：電動設定、自動潤滑。
五、培訓
供方負責為需方進行技術培訓，培訓時間和培訓人員雙方商定，培訓地點在需方，培訓內容包括機床結構、性能及功能、數控系統、機床操作，維護保養等。
六、售后服務
1、機床質量、規格和性能符合合同的規定，在正確安裝、妥善使用和保養的前提下，機床自驗收合格之日開始計算質保期。質保期內供方及時免費保修。
2、在質保期內，經查證若為用戶原因于裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆解改裝所造成之人為損壞，不在以上免費保修范圍之內，用戶支付所有整修、維修費用。
3、超過質保期后，供方繼續為用戶提供維修服務，并依據正常收費標準收取零件成本及服務費用。
4、驗收合格后，需方未依據合同履約，供方有權停止售后服務。
5、需方未付清全款以前，本機系統內按照約定的付款時間設置密碼并限制使用，密碼在付款日到期后十天生效。貨款全部付清后，密碼程序全部刪除。
6、由于操作原因造成故障，需方可通過電話、傳真通知供方，供方48小時內趕赴現場予以解決，如遇重大故障，供方工程師到達需方現場予以解決。
八、運輸方式：汽車運輸，費用由供方承擔。到達后的裝卸由需方聯系，費用需方承擔。
九、保修期：質保一年，終身服務。
